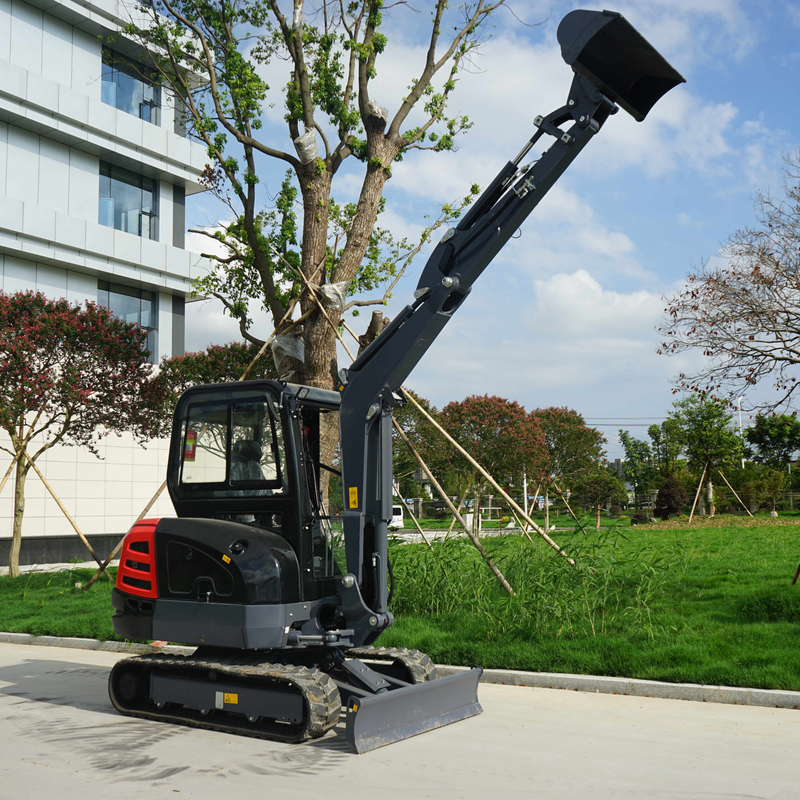

SQ28A
Shangqi
| Technische Daten – Minibagger | |||||
| Produktmodell | SQ18A | SQ28 | SQ18B | ||
| Stromversorgungssystem | Motormodell | KUBOTA D1105 | KUBOTA V1505 | KUBOTA D902 | |
| Motorleistung | kw/r | 14.2/2200 | 18,5/2300 | 11,8/2300 | |
| Hauptparameter | Maschinengewicht | kg | 1930 | 2890 | 1750 |
| Eimerkapazität | m3 | 0.04 | 0.06 | 0.04 | |
| Schaufelbreite | mm | 400 | 500 | 400 | |
| Bodendruck | KPa | 28.9 | 28.8 | 27.5 | |
| Spurtyp | Gummi | Gummi | Gummi/Stahl | ||
| Gesamtabmessungen | Spurbreite | mm | 230 | 300 | 230 |
| Streckenlänge | mm | 1628 | 1969 | 1628 | |
| Spurweite | mm | 760/1060 | 1100 | 730/1050 | |
| Gesamtlänge (Transport) | mm | 3828 | 4440 | 3545 | |
| Gesamtbreite (Transport) | mm | 990 | 1400 | 990 | |
| Gesamthöhe (Transport) | mm | 2360 | 2400 | 2300 | |
| Breite des Oberbaus | mm | 990 | 1120 | 990 | |
| Abmessungen des Planierschilds | mm | 1300 | 1400 | 1300 | |
| Mindest.Bodenfreiheit | mm | 154 | 295 | 140 | |
| Bodenfreiheit des Gegengewichts | mm | 440 | 530 | 440 | |
| Tankinhalt | Kraftstoffkapazität | L | 28 | 40 | 19 |
| Kapazität des Hydrauliktanks | L | 30 | 40 | 15 | |
| Hydrauliksystem | Hauptpumpe | Typ | Dreifache Zahnradpumpe | Load-Sensing-Plungerpumpe | 2 * Kolbenpumpe + 1 * Zahnradpumpe |
| Marke | Shimadzu | Qunchuan | Qunchuan | ||
| Modell | DTG05A993 5F2H7-R538D | HLPP34-SQC | HP2D09-6G3 | ||
| Hauptventil | Typ | Multitandemventil | lastabhängiges Ventil | Multitandemventil | |
| Marke | Qunchuan | Qunchuan | Qunchuan | ||
| Modell | THD12-DH-10-SQ-01 | HLMCV10-9-SQC | THD12-DH-09-SQ-01 | ||
| Gehmotor | Typ | Kolbenhydraulikmotor mit doppelter Geschwindigkeit | Kolbenhydraulikmotor mit doppelter Geschwindigkeit | Kolbenhydraulikmotor mit doppelter Geschwindigkeit | |
| Marke | Eaton | Eaton | Qunchuan | ||
| Modell | HTM02-8/15.1-1 | JMKD3000 | HTM02-8/15.1-1 | ||
| Rotationsmotor | Typ | Kolbenhydraulikmotor | Kolbenhydraulikmotor | Kolbenhydraulikmotor | |
| Marke | Eaton | Qunchuan | Eaton | ||
| Modell | 2,5K-245 | HSM13-21.5-1 | 2,5K-245 | ||
| Hauptpumpendruck | MPa | 21 | 22 | 21 | |
| Pilotschaltung | MPa | 3.5 | 3.5 | 3.9 | |
| Arbeitsleistung | Schrittgeschwindigkeit | km/h | 2,0/4 | 2.2/3.6 | 1,9/3 |
| Steigfähigkeit | % | ≥30 | ≥30 | ≥30 | |
| Schwunggeschwindigkeit | U/min | 11 | 10 | 11 | |
| Max.Grabkraft des Löffels | KN | 17.4 | 22.1 | 17.4 | |
| Max.Grabkraft der Schaufelstange | KN | 7.2 | 12.9 | 7.2 | |
| Arbeitsbereich | Max.Grabhöhe | mm | 3520 | 4620 | 3520 |
| Max.Schütthöhe | mm | 2345 | 2900 | 2345 | |
| Max.Grabtiefe | mm | 2365 | 2940 | 2365 | |
| Max.Vertikale Grabtiefe | mm | 1635 | 2500 | 1635 | |
| Max. Grabreichweite | mm | 3976 | 5030 | 3976 | |
| Max. Reichweite beim Graben im Boden | mm | 3916 | 4910 | 3916 | |
| Schwenkwinkel des Auslegers | Grad | 61°/57° (links/rechts) | 77/57 (links/rechts) | 61°/57° (links/rechts) | |
| Breite x Höhe des Planierschilds | mm | 1300*268 | 1400*300 | 1300*268 | |
| Min. Schwenkradius vorne (Schwenkradius) | mm | 1590 (1295) | 2160 (1512) | 1600（1150） | |
| Heckschwenkradius | mm | 1200 | 1200 | 650 | |
| Andere | Taxi | Heizlüfter | Verfügbar | Verfügbar | Verfügbar |
| Seat | Modell SC25-96 | Modell SC25-96 | Modell BF1-3BCD | ||
| Zweipunkt-Sicherheitsgurt | Zweipunkt-Sicherheitsgurt | Zweipunkt-Sicherheitsgurt | |||
| Beleuchtung | LED-Arbeitsleuchte | LED-Arbeitsleuchte | LED-Arbeitsleuchte | ||
| LED-Blitzwarnleuchte | LED-Blitzwarnleuchte | LED-Blitzwarnleuchte | |||
| Panel | LCD Bildschirm | LCD Bildschirm | LCD Bildschirm | ||
| Optionale Anhänge | Schnellwechselgerät | Verfügbar | Verfügbar | Verfügbar | |
| Eimer | Modell | BB230 | BB230 | BB230 | |
| Eimer | Modell | AB1000 | SB1200 | AB1000 | |
| Steineimer | Modell | PB500 | PB600 | PB500 | |
